华为“韬定律” V2 版，面世了。
跟 5 月份的那个偏重理论框架的初版比起来，这次的版本直接加上量产测试数据、工程选型逻辑以及产品发展路径。
说实在的，“韬定律”一出新动静，总能惹得大家热议纷纷。究其原因，说到底是因为半导体产业摸爬滚打这么多年，有个事儿是全行业心知肚明的。
那就是：摩尔定律已然力不从心了。
再说说这个横空出现的“韬定律”，它到底是换个说法的 3D 堆叠花招，还是真能为后摩尔时代找出条新路子？咱们不妨细品下这份论文大作的解读。
咱们先搞明白大背景，不然根本体会不到韬定律的价值所在。
1965 年摩尔提出的那套规则，核心是“几何缩小法”。
简单来说就是：只要晶体管做得更小，同样面积里能塞进去更多，性能提升、功耗降低，那单位成本就会越来越低。
这个规矩运行了五十年，成了整个半导体圈的“铁律”。大家都是按照制程节点来升级，设计方、制造方、设备方全都围绕着“缩小尺寸”使劲。
但是，这个体系现在两头都卡了。
一边是物理极限。到了 7nm 之后，单靠缩小尺寸来提升性能的收益一代不如一代，根本没法打破收益递减的局面。
另一边是经济账不那么划算了。2nm 节点单颗芯片的设计费就超 10 亿美元，EUV 光刻机的折旧直接让晶圆成本高企，单位晶体管的价格非但没有降，反而涨了。
先进制程彻底成了大厂的豪掷游戏，中小厂商连入场资格都拿不起。
归根结底，不是大家不想从摩尔定律的牙膏里挤油了，是这管牙膏真的挤不动了。全行业都在寻找下一个解决方案，不去管尺寸的话，咱们到底该比啥？
“韬定律”给出的答案很明确：比时间。
很多人把 τ 缩放翻译成“时间缩微理论”，听着挺玄奥，其实道理特别简单，别老盯着晶体管的面积较劲了，整个系统从接收输入到输出应答的总时间 τ，才是衡量进步的关键标尺。
这个 τ 不是个固定值，是分很多层的。
从晶体管开关的皮秒级，到电路走线的纳秒级，再到芯片交互的微秒级，最后到数据中心任务调配的秒级，跨越了十二个数量级。哪一层慢了，就优哪一层，最终目的就是把整体延迟缩到最短。
举个最直白的比方。
摩尔定律的思路是开超市，把货架，也就是晶体管，做小、摆密，同样的面积里多放货架，那货架多了效率自然就高；
韬定律的思路是优化整个超市的流程，从进门、拿货、结账到出门，全程压缩时间。
货架可以不缩小，但可以叠成两层（3D 堆叠），可以把结账台搬到顾客旁边（3D 折叠），可以把仓库和货架连通（统一总线），最终让顾客买完东西的总时间最短。
你想想，这根本不是在一个层面上的竞争。
摩尔定律只改进了“器件密度”这一个环节，韬定律直接把优化目标锁定在了从晶体管到数据中心的整个链条上。
这代表什么呢？
以前工艺工程师、电路设计师、系统架构师各干各的事，每个人都有自己的绩效指标，最后系统延迟多少，往往是拼凑出来的。现在全链条都盯着同一个 τ 指标，每一层的改进都能直接体现在最终体验上，不会出现“单点很强、整体很烂”的情形。
不少人觉得“这不就是 3D 堆叠 + 高速互连嘛，不早就有了”。
这就是理论和工程观念的区别了。
别人是先有技术再找说辞，华为是先有统一的理论标尺，再用技术来实现。τ 缩放是一套方法论，小到晶体管开关，大到万卡集群，都能用这个逻辑来优化。
技术会变，标准的建立，才是真正定调子的事。
V2 版论文也没搞虚的，真格地扔出两个验证栗子，手机端和 AI 数据中心各一个。
手机 SoC 很讲究单芯片性能的场景，没法靠多芯片凑单，全靠一颗芯片硬撑，LogicFolding（逻辑折叠）就是针对这个场景的方案。

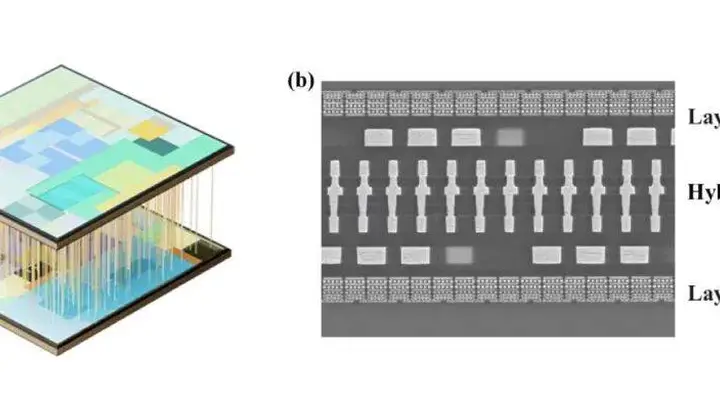

思路是把数字、模拟、存储电路拆开，分别放到两层垂直堆叠的晶圆上，用超精细混合键合连起来。
设计空间从离散变成了连续，能按逻辑单元精细分配电路，实现全局最优布线。
对应到实测数据上，和同工艺的前代华为芯片比，晶体管密度从 1
